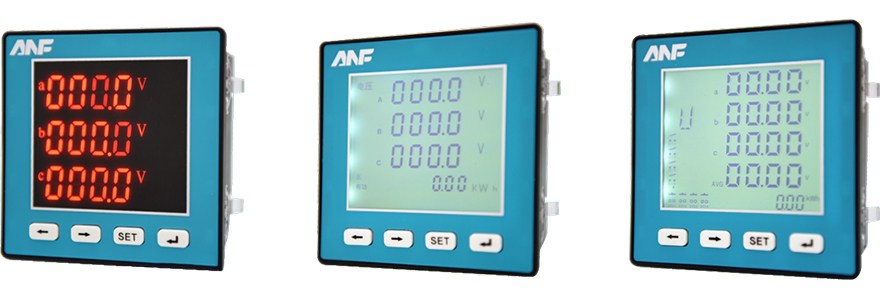

多功能监控仪表


       多功能监控仪表是高性能的监控仪表,具有高精度电力参数实时测量、谐波测量、正反向有功/无功电能计量、分时电能计量、分时电能定时抄表、电力品质分析、实时波形显示、事件记录、需量等功能,井配置有丰富的输入输出接口可用于现场设备状态的监测与控制,还集成了RS- 485通讯接口,可与各种智能配电系统和能量管理系统集成,共享丰高的监测数据和电能质量数据。
       多功能监控仪表有着极高的性价比,可以直接取代常规电力变送器、测量仪表、电能计量表以及相关的辅助单元,应用领域非常广泛,如能源管理系统、电力监控系统、工矿企业、公共设施、智能建筑和开关柜等配电网络系统


性能特点


高精度测量三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率等电参量;
正反向有功/无功电能计量;
分时电能计量、分时电能定时抄表;
测量三相电压、三相电流的总谐波畸变率(THD), 2-31 次奇次谐波分量;
提供数码管或液晶显示,本地数据查询;
菜单直观,按键操作简单;
电流、电压变比可编程;
提供多回路控制节点,可用于报警、跳闸等控制;
支持消防联动,远程切断故障回路;
支持RS-485通讯,Modbus-RTU协议;
支持开关量输入、开关量输出、模拟量变送输出、电能脉冲输出;
安装方便,接线简单,工程量小;
宽范围交直流通用电源: AC /DC 80V 270V ;
可完成SCADA、PLC中多种通讯软件的组网


产品标准


GB/个22264.1- 2008
GB/T 22264.7- 2008
GB/T 22264.8- 2008
GB/T 17215.322- 2008
GB/T 17215.323- 2008
DL/T 614- 2007
GB 14287- 2005
GB 50045-95
GB 50054-95
GB 50096
GB 13955- 2005
GB 50016- 2006
安装式数字显示电测量仪表第1部分:定义和通用要求
安装式数字显示电测量仪表第7部分:多功能仪表的特殊要求
安装式数字显示电测量仪表第8部分:推荐的并验方法
交流电测量设备-特殊要求一第22部分:静止式有功电能表0.2S 级和0.5S级)
交流电测量设备-特殊要求一第23部分:静止式无功电能表(2级和3级)
多功能电能表
电气火灾监控系统
高层民用建筑设计防火规范
低压配电设计规范
住宅设计规范
剩余电流动作保护装置的安装和运行
建筑设计防火规范


技术指标




规格选择



注意:选配的扩展功能为常规最多能扩展的功能的数量,如有特殊订货要求,请于本公司技术部门协商解决。


订货示例


订货时,应写明所需的产品型号,信号输入及功能模块等相关内容


例1.
型号: PC42-E3
外形尺寸: 120x120
电源: AC 220V/50Hz
信号输入:三相四线,AC 3X220/380V, AC 100A/5A
其他:其他出厂预设置(未作说明则按照默认设置出厂)

例2.
型号: PC96-E3Y
外形尺寸: 96x96
电源: AC 220V/50H z
信号输入:三相三线,AC 10KV/100V, AC 1000A/5A
其他:其他出厂预设置(未作说明则按照默认设置出厂)
